商業級RS-232轉RS-485接口轉換器
商業級RS-232轉RS-485接口轉換器
商業級RS-232轉RS-485接口轉換器
商業級RS-232轉RS-485接口轉換器
商業級RS-232轉RS-485接口轉換器
商業級接口轉換器_UT-2201-PCBA 商業級袖珍型RS-232轉RS-485接口轉換器

UT-2201-PCBA 商業級袖珍型RS-232轉RS-485接口轉換器

產品名稱:商業級袖珍型RS-232轉RS-485接口轉換器
規格型號:UT-2201-PCBA
接口特性：接口兼容EIA/TIA的RS-232C、RS485標準
電氣接口：RS-232端DB9孔型連接器，RS-485端DB9針型連接器，配接線柱（可選）
工作方式：異步半雙工差分傳輸

產品概述：

本產品外形采用DB-9/DB-9 通用轉接插頭，其中，T/R+、T/R-代表收發Ａ+、Ｂ-，VCC代表備用電源輸入， GND 代表公共地線。點到點、點到多點、半雙工通信接兩根線(T/R+、T/R-)， 接線原則“發/收+”接對方的“發/收+”、“發/收-”接對方的“發/收-”。RS-485 半雙工模式接線時，將T/R+（發/收+）接對方的A+、T/R-，（發/收-）接對方的B-。


規格參數：

● 接口特性：接口兼容EIA/TIA的RS-232C、RS485標準

●電氣接口：RS-232端DB9孔型連接器，RS-485端DB9針型連接器，配接線柱（可選）

●工作方式：異步半雙工差分傳輸

●傳輸介質：雙絞線或屏蔽線

●傳輸速率：300bps-115.2Kbps

● 外形尺寸：62.5mmX31mmX12.5mm

●使用環境：-25℃ 到 70℃，相對濕度為5%到95%

●傳輸距離：1,200米（RS-485端） 5米（RS-232端）

●保護等級：RS-485接口每線600W的雷擊浪涌保護


RS-232C引腳分配：

RS-232C引腳
DB9 Female(PIN)RS-232C 接口信號
1保護地
2發送數據SOUT(TXD)
3接收數據SIN(RXD)
4數據終端準備DTR
5信號地GNG
6數據裝置準備DSR
7請求發送RTS
8清除發送CTS
9響鈴指示RI


RS-485輸出信號及接線端子引腳分配：

RS-485輸出信號及接線端子引腳
DB9 Male(PIN)輸出信號RS-485半雙工接線
1T/R+RS-485(A+)
2T/R-RS-485(B-)
3N/C空
4N/C空
5GND地線
6VCC+5V備用電源輸入

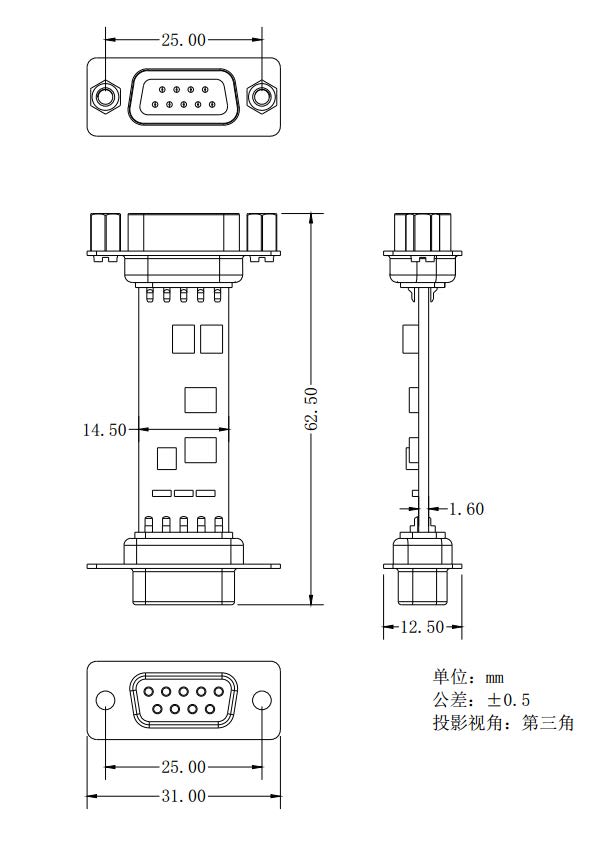

產品尺寸：


UT-2201-PCBA規格書

文件大?。?31KB

適用產品：UT-2201-PCBA

更新日期：2024/1/10

版本號：V 1.0
